محدد القمة إي-بيكس (E-PEX) هو جهاز دقيق وموثوق به لتحديد طول قناة الجذر أثناء إجراءات علاج جذور الأسنان (Endodontic Procedures).
يعمل الجهاز بالاعتماد على تقنية قياس المعاوقة الشبكية متعددة الترددات المتقدمة (Advanced Multi-frequency Network Impedance Measurement Technology)، مما يضمن قراءات عالية الدقة في قنوات الجذر الجافة والرطبة على حد سواء.
- معايرة آلية ذكية: يضمن معايرة تلقائية ذكية للحصول على قياسات دقيقة باستمرار.
- شاشة عرض كبيرة: شاشة $3.5"$ LCD واضحة وملونة لسهولة قراءة المعلومات وتتبع تقدم الملف.
- تصميم مدمج ومستقر: يتميز بتصميم مريح وصغير الحجم لمرونة ممتازة أثناء الإجراءات.
- مؤشرات ملونة للقياس:
- الأشرطة البيضاء: تشير إلى المنطقة الأمامية من ثقبة القمة (Apical Foramen).
- الأشرطة الخضراء: تشير إلى المنطقة القريبة من ثقبة القمة (الوضع الأمثل للعمل).
- الأشرطة الحمراء: تشير إلى تجاوز الملف لثقبة القمة، مصحوبة بإنذار صوتي سريع.
- بطارية قابلة لإعادة الشحن: بطارية ليثيوم بسعة $1500\text{ mAh}$ للاستخدام لفترات طويلة.
- ميزات مدمجة (عند الاتصال بمحرك E-CONNECT Pro): يدعم وظائف متقدمة مثل: التشغيل والإيقاف التلقائي، والارتداد القمي (Apical Reverse)، والتباطؤ القمي (Apical Slow Down) لحماية المفصل الملاطي العاجي (Cemento-dentinal junction).
- طريقة القياس: تقنية المعاوقة متعددة الترددات.
- المعايرة: آلية (Automatic).
- الشاشة: $3.5"$ LCD ملونة.
- البطارية: ليثيوم قابلة لإعادة الشحن $1500\text{ mAh} / 3.7\text{V} \text{ DC}$.
- جهد عمل المحول: $100-240\text{V} \text{ AC}$، $50-60\text{ Hz}$.
- الأبعاد (العلبة الخارجية): $197\text{mm} \times 175\text{mm} \times 70\text{mm}$.
تحتوي العلبة عادةً على المكونات التالية:
- وحدة محدد القمة الرئيسية ($1 \times \text{Main Unit}$).
- محول الطاقة ($1 \times \text{Adapter}$).
- سلك القياس ($1 \times \text{Measuring Wire}$).
- مشابك الملف (File Clips) ($2 \times \text{File Clip}$).
- خطافات الشفة (Lip Hooks) ($2 \times \text{Lip Clip}$).
- جهاز اختبار محدد القمة ($1 \times \text{Tester}$).
- دليل المستخدم ($1 \times \text{User Manual}$).
للحصول على قراءات دقيقة، يجب اتباع الخطوات والإرشادات المذكورة في دليل المستخدم، مع الانتباه إلى ما يلي:
- تجهيز المكونات: تأكد من تنظيف وتعقيم وتطهير مشابك الملف وخطافات الشفة قبل كل استخدام.
- الاتصال: قم بتوصيل سلك القياس بالجهاز، ثم وصل مشبك الملف والملف (File) إلى السن المراد قياسه.
- بدء القياس: بمجرد دخول الملف في قناة الجذر، تبدأ القراءة على الشاشة.
- تتبع الموقع: راقب شاشة LCD الملونة لتحديد موقع نهاية القناة (Apex) بدقة بناءً على الأشرطة الخضراء.
تنبيهات لضمان الدقة:
- المعادن والترميمات: تأكد من أن الملف لا يلامس أي ترميمات معدنية (مثل التيجان أو الجسور) أو اللثة أثناء القياس، حيث قد يؤدي ذلك إلى تسرب كهربائي وقراءة غير دقيقة.
- الحطام واللب: يجب إزالة جميع حطام القطع ولب الأسنان بالكامل من القناة قبل أخذ القياس.
- التسوس: إذا لامس التسوس اللثة، قد يحدث تسرب كهربائي، مما يجعل الحصول على قياس دقيق مستحيلاً.
التنظيف والتعقيم:
- لأغراض النظافة والسلامة، يجب تنظيف وتعقيم المكونات التي تتلامس مع المريض (مثل مشابك الملف وخطافات الشفة) قبل كل استخدام.
- يجب اتباع الإرشادات الوطنية ومعايير التعقيم الخاصة بالأجهزة الطبية.
يأتي الجهاز بضمان ضد عيوب التصنيع:
- **فترة الضمان:** ضمان المصنع/المستورد لمدة **سنة واحدة** ضد أي عيوب تصنيعية.
- **تطبيق الضمان:** يتم التعامل مع الخدمة والضمان مباشرة من قبل الشركة المصنعة أو المستورد للمنتج.

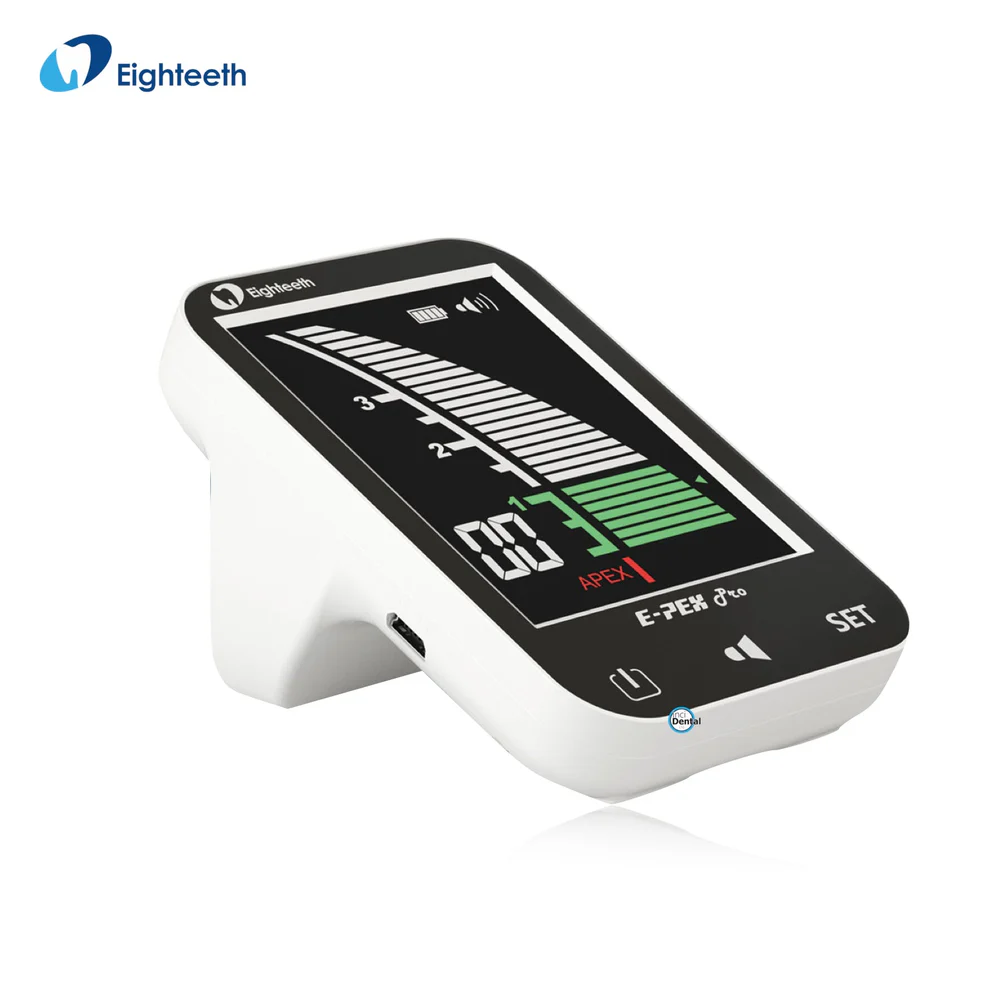

The E-PEX Apex Locator is a smart, accurate, and reliable device designed to electronically determine the root canal length during endodontic procedures.
It utilizes advanced multi-frequency network impedance measurement technology, ensuring highly precise readings in both wet and dry canal conditions.
- Smart Automatic Calibration: Ensures consistently accurate measurements.
- Large Display: Features a large $3.5"$ color-coded LCD screen for clear visualization and tracking of file progression.
- Compact & Stable Design: Ergonomic and compact design provides excellent flexibility during procedures.
- Color-Coded Measurement:
- **White Strips:** Indicate the region anterior to the apical foramen.
- **Green Strips:** Indicate the position nearby the apical foramen (optimal working length).
- **Red Strips:** Indicate the file has exceeded the apical foramen, accompanied by a rapid alarm sound.
- Rechargeable Battery: Long-lasting $1500\text{ mAh}$ lithium battery for uninterrupted performance.
- Integrated Functions (When connected to E-CONNECT Pro Endomotor): Supports advanced features like Auto Start & Stop, Apical Reverse, and Apical Slow Down to protect the cemento-dentinal junction.
- Measurement Method: Multi-frequency Impedance Technology.
- Calibration: Automatic.
- Display: $3.5"$ Color LCD Screen.
- Battery: Rechargeable Lithium $1500\text{ mAh} / 3.7\text{V} \text{ DC}$.
- Adapter Working Voltage: $100-240\text{V} \text{ AC}$, $50-60\text{ Hz}$.
- Dimensions (Outer Box): $197\text{mm} \times 175\text{mm} \times 70\text{mm}$.
The box typically includes the following components:

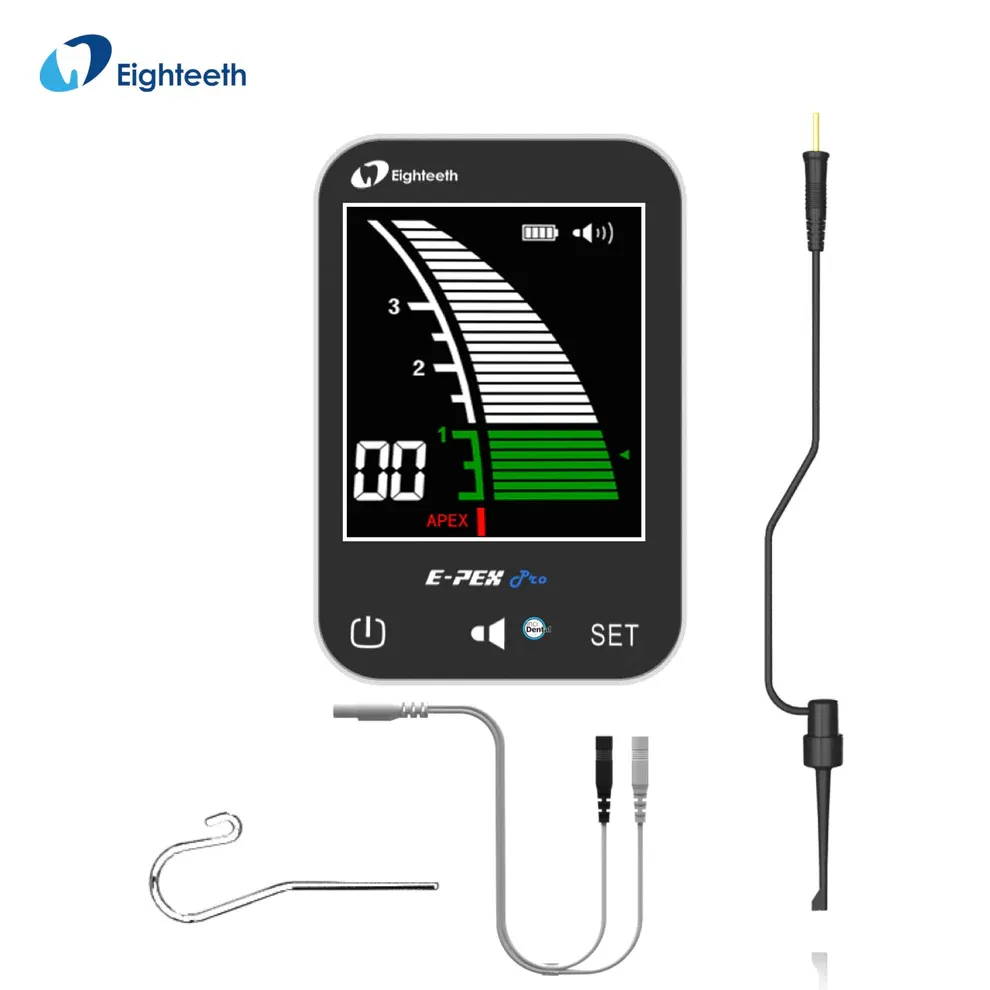

- $1 \times \text{E-PEX Apex Locator Main Unit}$.
- $1 \times \text{Adapter}$.
- $1 \times \text{Measuring Wire}$.
- $2 \times \text{File Clip}$.
- $2 \times \text{Lip Clip}$.
- $1 \times \text{Apex Locator Tester}$.
- $1 \times \text{User Manual}$.
To obtain accurate readings, the procedures detailed in the user manual should be followed, including:
- **Component Preparation:** Ensure the file clip and lip hook are cleaned, disinfected, and sterilized before each use.
- **Connection:** Connect the measuring wire to the unit, and the file clip to the endodontic file being used in the canal.
- **Starting Measurement:** The reading automatically begins on the screen once the file enters the root canal.
- **Tracking:** Monitor the color LCD screen to precisely determine the file's position relative to the apical foramen, primarily using the green indicator.
Warnings for Accuracy:
- **Metal Prosthesis:** The file must not touch any metal restorations (like crowns or bridges) or the gums before or during the measurement, as this can cause electrical leakage and an inaccurate reading.
- **Debris and Pulp:** All cutting debris and pulp inside the canal should be removed before taking a measurement.
- **Caries:** If caries is touching the gums, electrical leakage can occur, making accurate measurement impossible.
Cleaning and Sterilization:
- For hygiene and sanitary safety, components that contact the patient (file clip, lip hook) must be cleaned, disinfected, and sterilized before each use.
- Comply with national guidelines and standards for medical device sterilization.
The device typically comes with a warranty against manufacturing defects:
- **Warranty Period:** Manufacturer/Importer warranty of **1 Year** against manufacturing defect.
- **Coverage:** Service and Warranty are handled directly by the manufacturer/importer for this product.
